法蘭連接金屬軟管

http://www.hlycdj.com/uploadfiles/211.149.195.244/webid348/source/201608/147243867518.png

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

特點： 通用性能好

通經：DN10 ~ DN2000

材料：

（1）法蘭：碳鋼、不銹鋼

（2）接管：碳鋼、不銹鋼

（3）網套扣壓圈：不銹鋼

（4）金屬波管：SUS301、304

（5）網套：SUS301、304

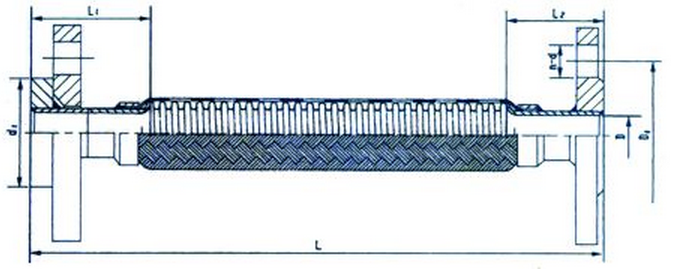

結構圖

尺寸表

公稱壓力PN（MPa）	公稱通徑DN	產品代號	尺寸						供貨長度L（mm）
公稱壓力PN（MPa）	公稱通徑DN	產品代號	D	D1	n-Фd	d1	L1	L2	供貨長度L（mm）
1.6	40	16JRL40A-L	39	110	4-Ф18	85	105	60	300-6000
	50	16JRL50A-L	49	125		100	115	70	350-6000
	65	16JRL65A-L	61	145		120	125	75	400-6000
	80	16JRL80A-L	75	160	8-Ф18	135	130	80	400-6000
	100	16JRL100A-L	99	180		155	145	90	500-6000
	125	16JRL125A-L	123	210		185	155	95	550-6000
	150	16JRL150A-L	149	240	8-Ф23	210	155	95	550-6000
	200	16JRL200A-L	198	295	12-Ф23	265	170	110	600-6000
	250	16JRL250A-L	248	355	12-Ф25	320	175	110	600-6000
	300	16JRL300A-L	298	410	12-Ф25	375	200	135	600-6000
	350	16JRL350A-L	348	470	16-Ф25	435	215	150	700-6000
	400	16JRL400A-L	398	525	16-Ф30	485	235	160	700-6000
1.0	40	10JRL40A-L	39	110	4-Ф18	85	105	60	300-6000
	50	10JRL50A-L	49	125		100	115	70	350-6000
	65	10JRL65A-L	61	145		120	125	75	400-6000
	80	10JRL80A-L	75	160		135	130	80	400-6000
	100	10JRL100A-L	99	180	8-Ф18	155	145	90	500-6000
	125	10JRL125A-L	123	210	8-Ф18	185	155	95	550-6000
	150	10JRL150A-L	149	240	8-Ф23	210	155	95	550-6000
	200	10JRL200A-L	198	295	8-Ф23	265	170	110	600-6000
	250	10JRL250A-L	248	350	12-Ф23	320	175	110	600-6000
	300	10JRL300A-L	298	400	12-Ф23	368	200	135	600-6000
	350	10JRL350A-L	348	460	16-Ф23	428	215	150	700-6000
	400	10JRL400A-L	398	515	16-Ф25	482	235	160	700-6000
0.6	40	6JRL40A-L	39	100	4-Ф14	80	105	60	300-6000
	50	6JRL50A-L	49	110		90	115	70	350-6000
	65	6JRL65A-L	61	130		110	125	75	400-6000
	80	6JRL80A-L	75	150	4-Ф18	125	130	80	400-6000
	100	6JRL100A-L	99	170	4-Ф18	145	145	90	500-6000
	125	6JRL125A-L	123	200	8-Ф18	175	155	95	550-6000
	150	6JRL150A-L	149	225		200	155	95	550-6000
	200	6JRL200A-L	198	280		255	170	110	600-6000
	250	6JRL250A-L	248	335	12-Ф18	310	175	110	600-6000
	300	6JRL300A-L	298	395	12-Ф23	362	200	135	600-6000
	350	6JRL350A-L	348	445	12-Ф23	415	215	150	700-6000
	400	6JRL400A-L	398	495	16-Ф23	462	235	160	700-6000
產品代號標記示例	一端為平焊法蘭，另一端為活套法蘭，法蘭材質為碳鋼，公稱通徑為200mm，公稱壓力為1.0MPa，長度為3000mm。產品代號為：10JRL200A-3000。（注：如需不銹鋼法蘭請標注B）
